Dydaqlog IIot Datenlogger

dydaqlog
dydaqlogdydaqlog1dydaqlog2datenlogger_dydaqlog_koffer_5000_3dhutschienenhalter-schiene_schwarzdatenlogger_dydaqlog_hutschienenhalter_03

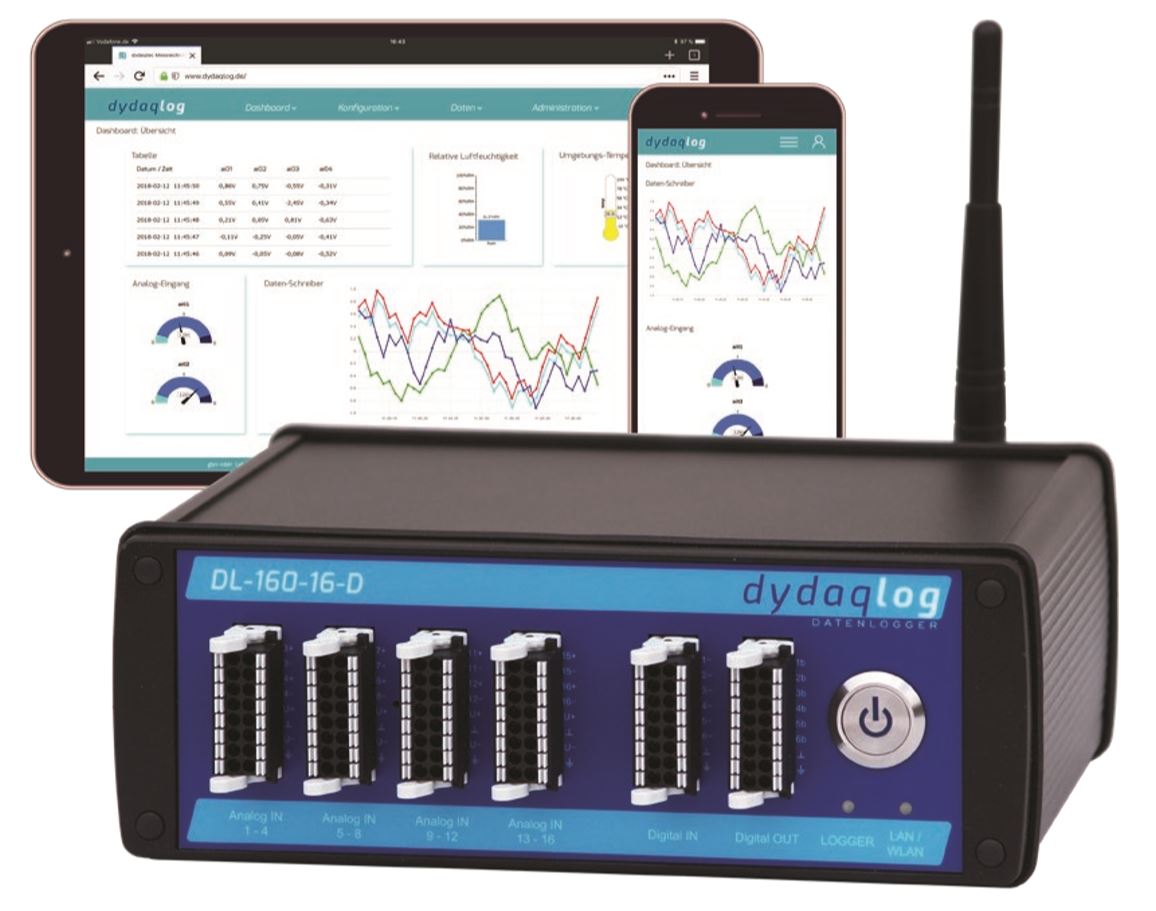

Hochgenauer IIot Datenlogger mit 16 Analogeingängen 24Bit, 6 Digitaleingänge und 6 Relaisausgänge für die moderne Anbindung an den Industrie 4.0 Standard sowie Cloud-Lösungen.

Datenblatt: First Steps:
pdf dl pdf dl



Messwerte erfassen, Prozesse und Maschinen überwachen oder Prüfstände automatisieren - die Einsatzgebiete für den dydaqlog IIoT Datenlogger sind ebenso häufig wie vielfältig. Darum haben wir Dydaqlog so universell gedacht und entwickelt wie möglich - sowohl beim Anschluss an unterschiedlichste Prozesssignale und Sensoren, als auch bei der nahtlosen Anbindung an industrielle Kommunikationsstrukturen wie Netzwerke oder Clouds. Damit Sie die erfassten Daten in Echtzeit in Ihre Entscheidungsprozesse zur Produktion, zum Prozess oder zur Qualität einfließen lassen können.

Der dydaqlog IIoT Datenlogger kann nicht nur Messdaten aufzeichnen und überwachen, er bringt alles mit, was zur Automatisierung von Abläufen erforderlich ist. Der leistungsfähige Quad-Core ARM® Prozessor übernimmt in Echtzeit die Aufbereitung und Weiterverarbeitung der Messdaten. Die Messkanäle können online miteinander verrechnet oder auf Schwellwerte überwacht werden. Alarme lösen Aktionen wie das Schalten digitaler Ausgänge oder Versenden von E-Mails aus. Sicherlich ersetzt Dydaqlog keine SPS und auch die Steuerung komplexer Prozesse oder Maschinen ist nicht seine Domäne, aber für viele kleinere Anwendungen in der Automatisierung, der Prüfung oder beim Test ist er gut gerüstet.


Analoge Eingänge

Anzahl Eingangskanäle
16 differentiell
A/D-Wandler
Sigma-Delta
Auflösung
24 Bit
Abtastrate je Kanal
10 Hz max.
Eingangsspannungsbereiche
± 10 / 5 / 3 / 1,6 V
± 800 / 400 / 200 / 100 / 50 / 25 / 12 mV
Genauigkeit Gain
± 10 / 5 / 3 V - 0,002 %
± 1,6 V - 0,003 %
± 800 mV - 0,02 %
± 400 / 200 mV - 0,025 %
± 100 / 50 / 25 / 12 mV - 0,03 %
Genauigkeit Offset
± 10 / 5 / 3 V - 0,2 mV
± 1,6 V - 0,1 mV
± 800 mV - 0,05 mV
± 400 / 200 mV - 0,01 mV
± 100 / 50 / 25 / 12 mV - 0,006 mV
Eingangsstrom-Bereich
± 20 mA
Genauigkeit Gain
0,004 %
Genauigkeit Offset
0,002 mA
Thermoelemente
Typ B - Temperaturbereich: 250 - 1820 °C / Genauigkeit: 1,7 °C
Typ E - Temperaturbereich: -200 - 1000 °C / Genauigkeit: 1,2 °C
Typ J - Temperaturbereich: -210 - 1200 °C / Genauigkeit: 1,3 °C
Typ K - Temperaturbereich: -200 - 1372 °C / Genauigkeit: 1,4 °C
Typ N - Temperaturbereich: -200 - 1300 °C / Genauigkeit: 1,4 °C
Typ R - Temperaturbereich: -50 - 1768 °C / Genauigkeit: 1,8 °C
Typ S - Temperaturbereich: -50 - 1768 °C / Genauigkeit: 1,9 °C
Typ T - Temperaturbereich: -200 - 400 °C / Genauigkeit: 1,0 °C
(typ. Genauigkeit inkl. Kaltstellenkompensation bei Raumtemperatur 20 - 30 °C)
Widerstandsthermometer
PT50 - Temperaturbereich: -200 - 850 °C / Genauigkeit: 0,15 °C
PT100 - Temperaturbereich: -200 - 850 °C / Genauigkeit: 0,15 °C
PT500 - Temperaturbereich: -70 - 500 °C / Genauigkeit: 0,15 °C
PT1000 - Temperaturbereich: -200 - 500 °C / Genauigkeit: 0,15 °C
(typ. Genauigkeit bei Raumtemperatur 20 - 30 °C)


Digitale Ein- und Ausgänge

Anzahl Eingangskanäle
6 optoentkoppelt
Eingangspegel
TTL, L: < 0,8 V, H: > 2,4 V (max. 24 V)
Anzahl Ausgangskanäle
6 elektronische Relais
Schaltspannung
40 V max @ 1 A


Allgemein

CPU
ARM® Cortex-A53 Quad Core, Taktrate 1,4 GHz
Arbeitsspeicher
1 GByte
Betriebssystem
Raspbian
Host-Interface
1 x GigaBit Ethernet (RJ45)
WLAN
802.11 b/g/n/ac (2,4 und 5 GHz
Interner Speicher
MicroSD-Card - freier Datenspeicher 8 GByte
Betriebstemperatur
0 - 40 °C
Versorgungsspannung
10 - 36 VDC
Leistungsaufnahme
typisch 7,5 W
Abmessungen (B x H x T)
211 x 70 x 208,8 mm
Gehäusematerial
Aluminium
Gewicht
1,8 kg
